高分辨率图像进入多模态大模型时，视觉编码器往往需要先把图片 resize、切块，再与语言模型串联执行。这个视觉前处理在自回归解码很长时未必是总时延主项，但在首 token 响应、短答案或高分辨率部署里会变得显著。NeurIPS 2024 Spotlight 论文《Unveiling Encoder-Free Vision-Language Models》提出 EVE：不把 CLIP 等深视觉编码器放进线上推理路径，而是直接以轻量 Patch Embedding Layer（PEL）将图片 patch 接到一个 Vicuna-7B decoder-only 主干。

这篇论文属于本专题的 推理加速（推理侧）：它直接报告了多模态模型的视觉部分 FLOPs 与时延，并通过删除深度视觉编码器降低部署计算。标准 EVE-7B 相对 LLaVA-1.5，把表中视觉部分从 372 GFLOPs / 0.033 s 降到 42 GFLOPs / 0.003 s；不过两者表中的语言部分都仍为 15.2 TFLOPs / 0.48 s。也就是说，它有很强的图像编码阶段加速证据，却不能被概括成“每个请求端到端快 10 倍”。

论文信息卡

项目	信息
论文	Unveiling Encoder-Free Vision-Language Models
作者	Haiwen Diao、Yufeng Cui、Xiaotong Li、Yueze Wang、Huchuan Lu、Xinlong Wang
会议	NeurIPS 2024，Spotlight
方法	EVE（Encoder-free Vision-language modEl）
专题方向	推理加速（推理侧）：移除深视觉编码器，缩短视觉前处理与降低部署开销
官方论文	NeurIPS Proceedings
作者全文	arXiv:2406.11832 v2
官方代码与模型	baaivision/EVE，MIT License

为什么选它：上一篇专题文章是 LaVIN，属于训练侧的多模态 Adapter 适配；本次按轮换回到推理侧。EVE 不只是泛称“高效”的 VLM，而是将视觉编码器的参数、FLOPs 与 latency 作为明确的部署问题，并在 Table 6 中给出可复核的推理侧数字。仓库现有文章、README 索引、本任务记录和附件候选文献中均没有出现 EVE 或该论文 URL。

问题背景：视觉编码器为什么会拖慢首段推理

典型 LLaVA 类模型的路径是：图片先经 CLIP/EVA 等视觉编码器，得到视觉 token；投影器把它们映射到 LLM 隐空间；最后 LLM 做自回归生成。高分辨率图片还经常被缩放、填充或切为多块，视觉编码器需重复处理。作者将问题归为三类：

1. 固定预训练尺寸/长宽比与真实图像不匹配，带来 resize、padding 或切图成本；
2. 视觉模型与语言模型串行部署，视觉编码器规模可从 0.4B 到 22B；
3. 两个独立大主干的容量如何匹配没有统一准则。

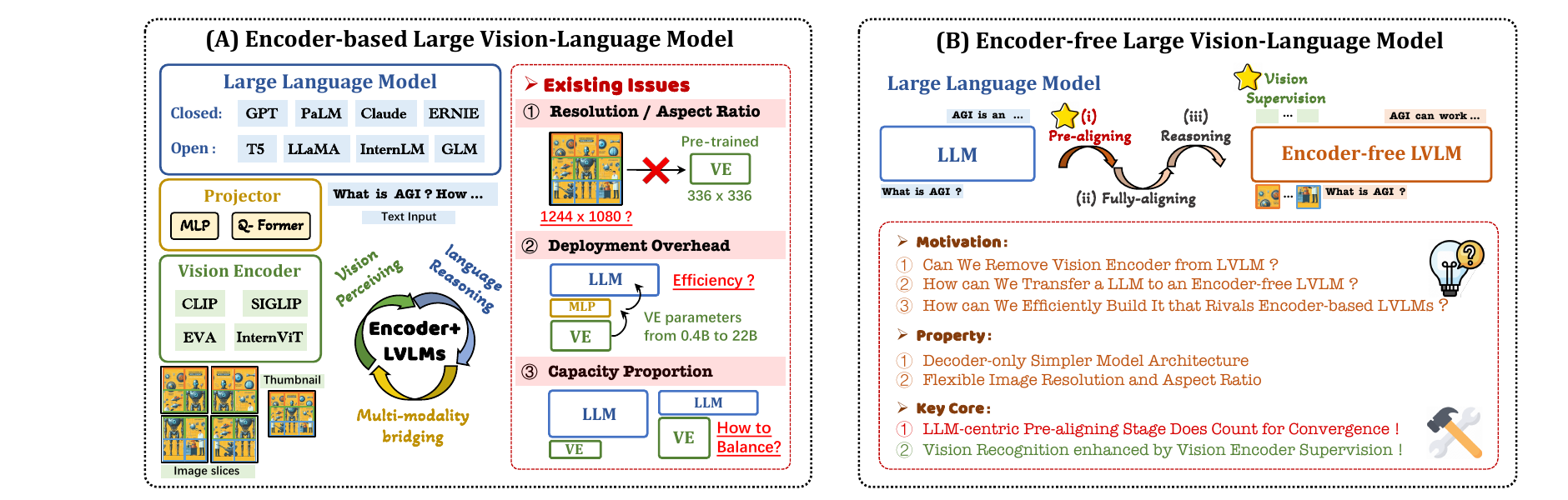

图源：Diao et al., Unveiling Encoder-Free Vision-Language Models, Figure 1, NeurIPS 2024；从正式论文 PDF 等比例裁取，模块、标注和数据均未修改。作者官方 代码仓库 声明项目内容为 MIT License；原图用于论文解读。

EVE 的选择不是在现有 LLM 内部剪 token，而是改变输入侧架构：保留一个语言 decoder，使用较浅的 PEL 直接把图片 patch 表示放到语言 token 之前。这会避免一个深视觉主干在线运行，并天然允许任意长宽比；代价是模型必须在统一 decoder 内自己学到视觉表征，训练难度明显上升。

核心贡献

1. 无视觉编码器的 VLM 推理路径：以 PEL 取代深预训练 vision encoder，图片与文本 token 一起进入同一个因果 decoder。
2. LLM-guided pre-aligning：先冻结 Vicuna-7B，只训练视觉输入/对齐小模块，让随机初始化的视觉侧先接上既有语言空间，避免随后大规模训练崩溃。
3. Patch Aligning Layer（PAL）监督：训练时用 CLIP-ViT-L/14 的 patch 特征做逐位置 MSE 蒸馏，并用多源 VLM 生成的文字标签做 next-token CE；PAL 在推理时删除。
4. 可核验的部署实验：Table 6 分别报告视觉与 LLM 部分的 FLOPs、时延，给出了加速发生在哪个阶段的证据。

方法总览：浅 PEL 上线，深 PAL 只在训练时存在

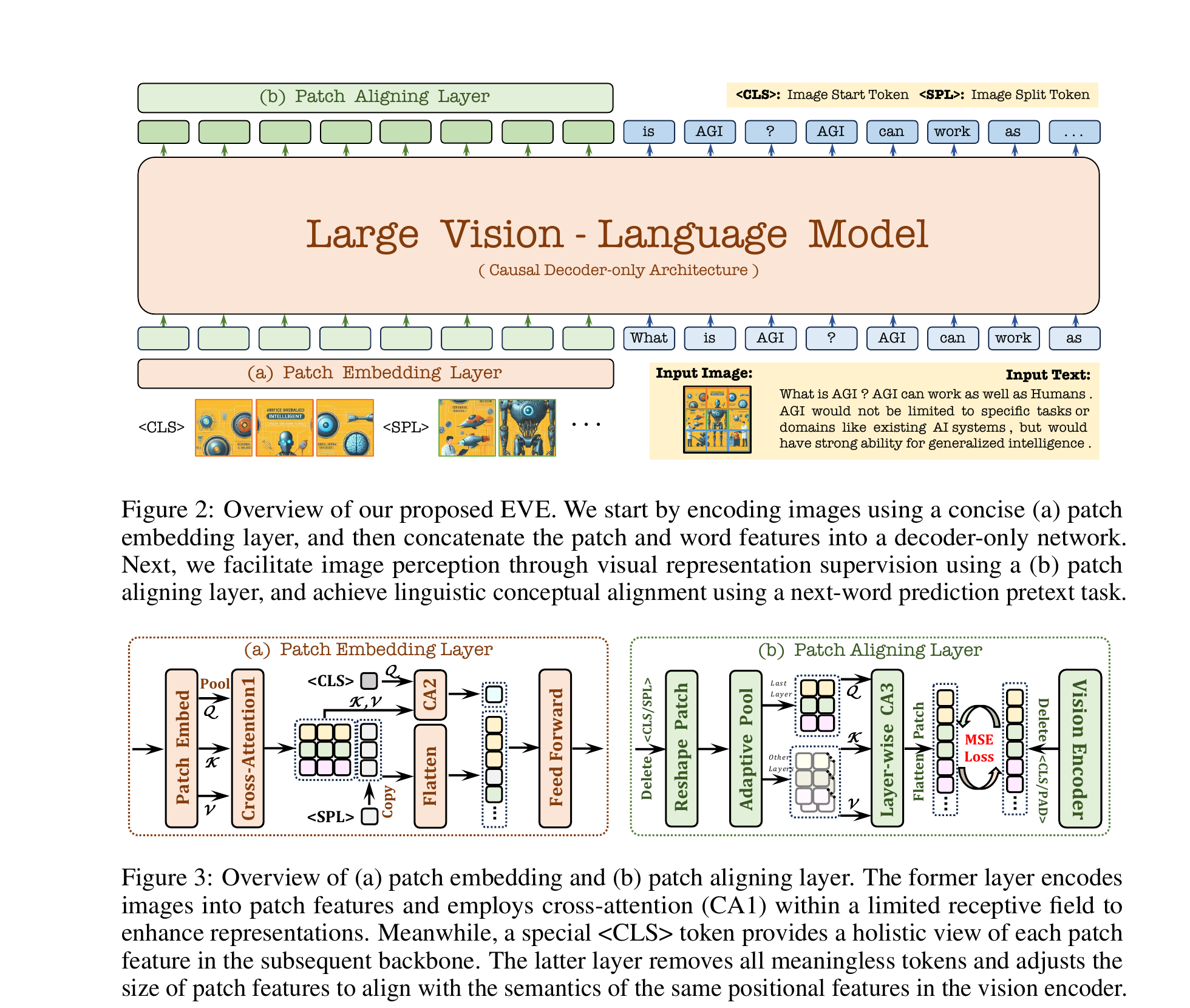

图源：Diao et al., Unveiling Encoder-Free Vision-Language Models, Figures 2-3, NeurIPS 2024；从正式论文 PDF 等比例裁取，图号、模块、箭头、符号和说明完整保留。作者官方 代码仓库 声明项目内容为 MIT License；原图用于论文解读。

给定任意尺寸图片 $I\in\mathbb{R}^{H\times W\times3}$，PEL 先以卷积得到二维特征，再在不交叠 slice 内做平均池化与局部 cross-attention（CA1）。一个 <CLS> 通过 CA2 汇聚所有 patch，行末插入可学习的 <SPL>，保留二维换行结构；最后经过两层 FFN 的视觉 token 与文本 embedding 拼接，送进 Vicuna-7B 的 causal decoder。

这个输入长度仍决定 LLM 的注意力成本。若视觉 token 数为 $N_v$、文本/生成上下文为 $N_t$，单层全注意力的常见复杂度可记为：

$$\mathcal{O}\left((N_v+N_t)^2d\right).$$

这不是论文给出的专门公式，而是解释其系统取舍的工程记号：EVE 没有魔法般消除后续 decoder 的视觉 token 成本。它把主要收益放在不再执行深视觉编码器，并以 PEL 的 pooling 和局部 CA1 控制前端成本；高分辨率下仍需警惕视觉 token 与自回归 KV cache 的增长。

PAL：用离线教师弥补上线时没有编码器

训练阶段，PAL 从 EVE 的若干中间层取 patch feature，删除 <CLS>/<SPL>，reshape 回二维、adaptive pool 到教师空间，再由 CA3 将多层特征汇合；它与冻结的 CLIP-ViT-L/14 对应 patch 特征做 $\ell_2$ 归一化后的 MSE。另一路以合成 caption/问答文本做 CE。

可以把训练目标概括为：

$$\mathcal{L}=\mathcal{L}_{\mathrm{CE}}(y,\hat y)+\lambda\mathcal{L}_{\mathrm{MSE}}(\operatorname{norm}(z_{\mathrm{EVE}}),\operatorname{norm}(z_{\mathrm{VE}})).$$

论文明确采用这两个目标，但没有给出上式中的统一 $\lambda$ 写法；这里仅用它说明监督来源，不能把它当作作者报告的精确超参数。关键部署点是：PAL 和 CLIP 教师仅用于训练，推理时都会删除。

三阶段训练与推理流程

训练

1. Stage 1，LLM-guided pre-aligning：冻结 Vicuna-7B，只训练 PEL/PAL；从 33M 重述后的公开图文对中使用 16M，建立视觉到语言的初始连接。
2. Stage 2，generative pre-training：解冻 PEL、PAL 与完整 LLM，在 33M 图文对上继续用 CE + patch MSE。
3. Stage 3，SFT：标准 EVE-7B 用 LLaVA-mix-665K；EVE-HD 再引入合计 1.2M 的 OCR、文档、图表等指令数据。论文报告标准 EVE-7B 在两台 8xA100 40GB 节点上约训练 9 天。

训练中实际用到 CLIP 教师，不等于线上也要运行它。这个区分很重要：EVE 用较重的离线训练换取较轻的在线视觉路径，并不是训练与推理都无视觉编码器。

推理

1. 输入保持原始长宽比；PEL 用卷积、池化、局部 CA 形成 patch token、<CLS> 与每行 <SPL>。
2. 视觉 token 与 prompt token 拼接，进入单个 Vicuna-7B causal decoder。
3. 仅保留 PEL + decoder；PAL 和 CLIP-ViT-L/14 监督分支被移除。
4. decoder 按自回归方式生成答案，常规的 KV cache、batching、量化或 speculative decoding 仍是独立的系统优化空间，EVE 没有替代它们。

实验设置与主要结果

论文以 Vicuna-7B 为语言主干。标准版最长边为 672，HD 版为 1344；PEL 卷积 stride 14、average pooling stride 2，所有 cross-attention 头数为 8，PAL 的跨层间隔因子为 4。评测覆盖 VQAv2、GQA、VizWiz、ScienceQA-IMG、TextVQA、POPE、MME、MMBench、SEED-Bench 与 MM-Vet。

能力：HD 版接近部分 encoder-based 基线，但并非全面领先

Table 3 中，EVE-7B (HD) 在 VQAv2/GQA/VizWiz/ScienceQA-IMG/TextVQA 分别为 78.6/62.6/51.1/64.9/56.8；标准 EVE-7B 为 75.4/60.8/41.8/63.0/51.9。与论文列出的 LLaVA-1.5（78.5/62.0/50.0/66.8/58.2）相比，HD 版在前三项接近或略高，但 ScienceQA-IMG 与 TextVQA 仍低。

作者也明确写出标准 EVE 在 MME、MMBench、ScienceQA-IMG、MM-Vet 较弱，原因包括只用视觉语言数据会损伤语言能力、对选项字母/二值指令不够可靠。因而“能竞争”应理解为若干指标上的成本-性能折中，不是取代所有 encoder-based VLM 的结论。

效率：加速主要发生在视觉前端

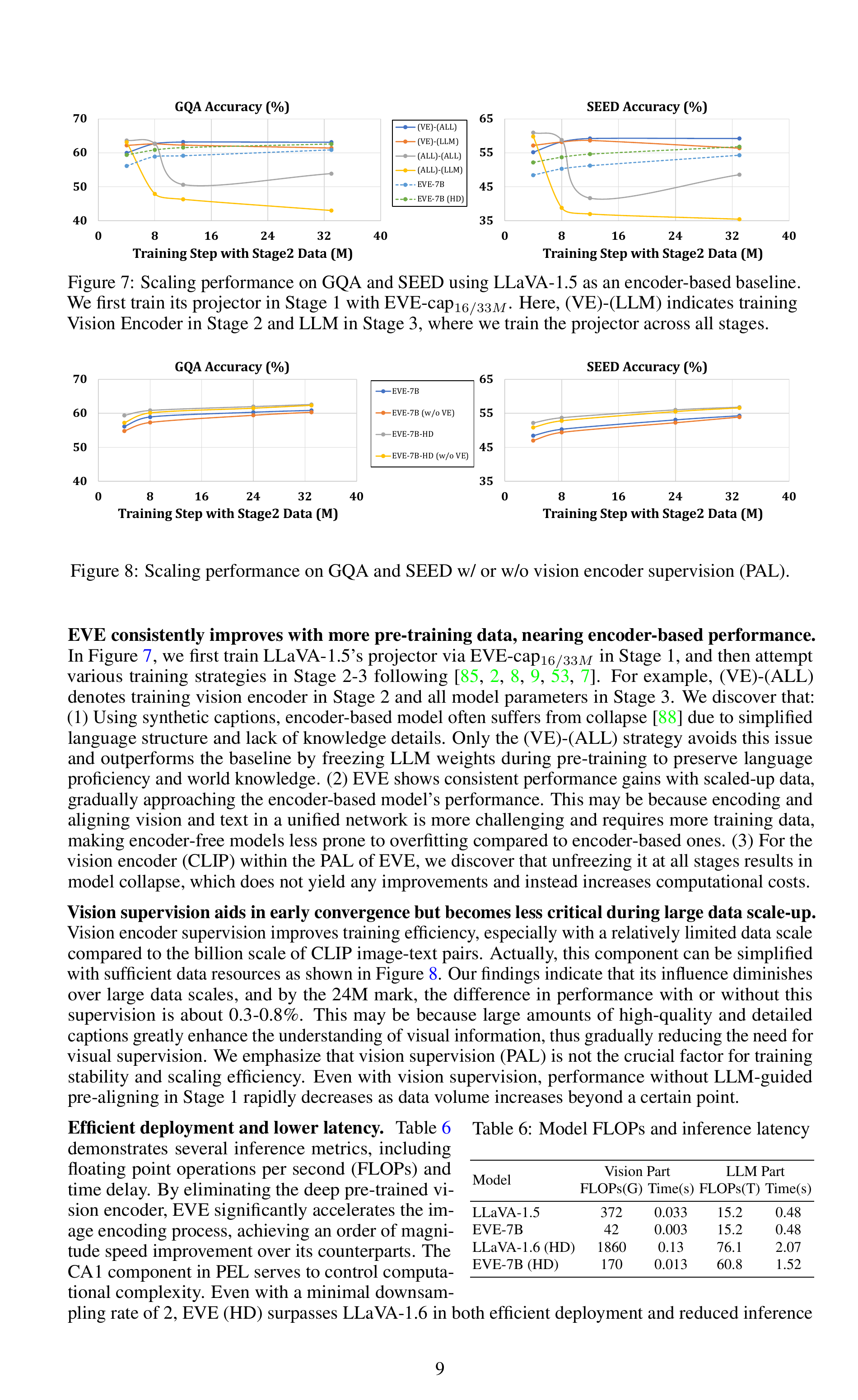

图源：Diao et al., Unveiling Encoder-Free Vision-Language Models, Figures 7-8 and Table 6, NeurIPS 2024；从正式论文 PDF 等比例裁取，曲线、图例、坐标轴、表头和数值均未修改。作者官方 代码仓库 声明项目内容为 MIT License；原图用于论文解读。

论文 Table 6 的原始数值如下。FLOPs 与 time 分别按视觉部分、LLM 部分单列，不能混成单一的端到端加速率。

模型	视觉 FLOPs	视觉 time	LLM FLOPs	LLM time
LLaVA-1.5	372 G	0.033 s	15.2 T	0.48 s
EVE-7B	42 G	0.003 s	15.2 T	0.48 s
LLaVA-1.6 (HD)	1,860 G	0.13 s	76.1 T	2.07 s
EVE-7B (HD)	170 G	0.013 s	60.8 T	1.52 s

标准分辨率下，视觉部分 FLOPs 从 372 G 到 42 G，约减少 88.7%；视觉编码 latency 从 33 ms 到 3 ms，约减少 90.9%。但 LLM 部分仍是 0.48 s，所以把表中两个阶段简单相加，也只会从约 0.513 s 降到约 0.483 s，约 5.8%。HD 对比中，视觉部分约减少 90.9% FLOPs、90.0% time；表中的 LLM 部分也从 2.07 s 降到 1.52 s。论文没有交代 Table 6 的硬件、batch size、输出 token 数、warm-up 或统计口径，工程选型前必须在目标服务栈复测这些端到端数值。

消融：真正的稳定器是 Stage 1，不是把教师越训越久

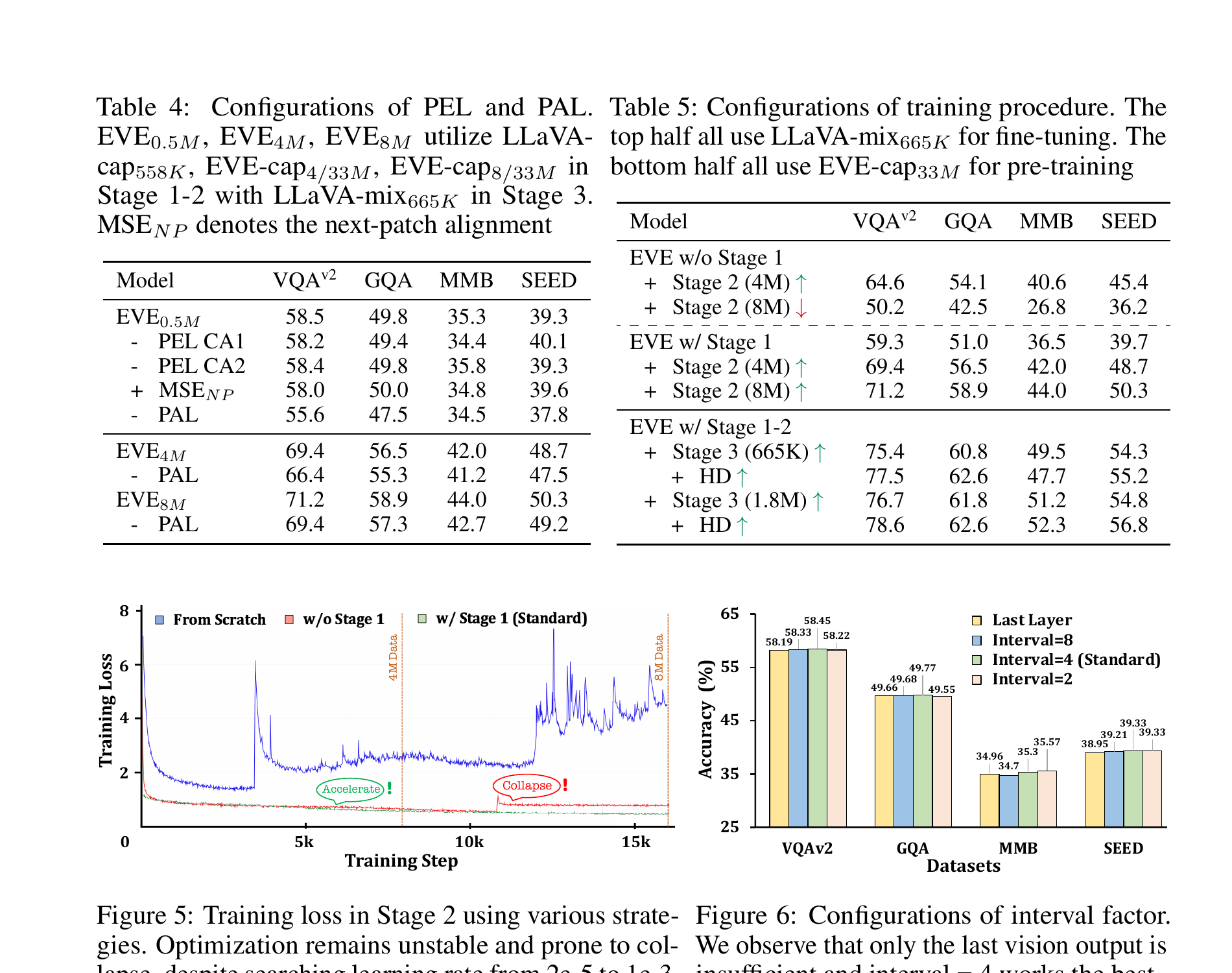

图源：Diao et al., Unveiling Encoder-Free Vision-Language Models, Tables 4-5 and Figures 5-6, NeurIPS 2024；从正式论文 PDF 等比例裁取，表头、数值、曲线、坐标轴与图例完整保留，未修改实验数据。作者官方 代码仓库 声明项目内容为 MIT License；原图用于论文解读。

Table 5 与 Figure 5 是最有工程价值的一组消融：没有 Stage 1 时，继续 Stage 2 的 4M 数据能暂时上升，但扩到 8M 后 VQAv2/GQA/MMBench/SEED 从 64.6/54.1/40.6/45.4 掉到 50.2/42.5/26.8/36.2，并伴随 loss collapse。加入 Stage 1 后，同样的 4M、8M 则稳定升到 69.4/56.5/42.0/48.7 和 71.2/58.9/44.0/50.3。

PAL 也有帮助，但收益随数据变大而变弱：在 4M 预训练时，去掉 PAL 的 VQAv2/GQA 从 69.4/56.5 降到 66.4/55.3；8M 时从 71.2/58.9 降到 69.4/57.3。Figure 8 报告到 24M 时，有无视觉教师监督的差约 0.3-0.8 个点。作者的实验结论是，冻结 LLM 的 Stage 1 才是防崩溃和可扩展训练的关键，PAL 更像有限数据下的视觉表征助推器。

失败案例与局限

1. 端到端加速被 LLM 解码掩盖：标准设置中视觉部分虽快一个数量级，LLM 0.48 s 不变。输出长、prompt 长或 batch 大时，EVE 不能替代 attention kernel、KV cache、量化与服务调度优化。
2. 语言遗忘与指令脆弱性：作者报告只用视觉语言数据训练时，ScienceQA-IMG 从 65.3% 降到 63.0%，并指出 option letter、二元问答易出错。
3. 更高训练换更轻部署：标准版需约 33M 公开图文样本、两台 8xA100 节点约 9 天；这是部署预算与预训练预算之间的转移，并非免费加速。
4. 对比不完全可归因：HD 配置除架构外还改变了分辨率、SFT 数据量等，Table 6 又未给出完整计时协议；不能把差异全归因于“删除视觉编码器”。
5. 定性案例仍会失真：附录 Figure 9 中，EVE 对镜中自拍的描述漏掉或误判多个细节；HD 版更详细，但第二个 OCR 样例仍反复生成文字。这与其保留几乎无损 patch、但尚未完全掌握细粒度视觉语言对齐的张力一致。

可复现资源

• NeurIPS 正式论文 与 arXiv 源码
• 作者 EVE 仓库，MIT License；提供训练、评测、demo 与 checkpoint 说明
• EVE-7B 和 EVE-7B-HD 模型页；使用时还须遵守底座 Vicuna/Llama 2 的许可证

复现建议先固定论文的 PEL stride 14、pooling stride 2、CA head 8、PAL interval 4、最长边 672/1344 和三阶段 learning rate（$4\times10^{-4}$、$4\times10^{-5}$、$2\times10^{-5}$）。测速则应将 image encoding、prefill、decode 分开记录，同时报告硬件、精度、batch、输入尺寸、输出长度、warm-up 次数和 p50/p95；否则很容易把视觉阶段的局部收益误标为总吞吐收益。

我的判断

EVE 最有启发性的地方，不是“视觉编码器必然应该删除”，而是把多模态推理成本拆开：一个深 encoder 的首段计算，与一个 decoder 的 token 生成，是两种完全不同的瓶颈。它针对前者给出结构级答案，并用训练期教师让轻量上线路径继承视觉归纳偏置。

对短回答、高分辨率、首 token 敏感的产品，这种设计值得测；对长上下文、多轮生成或大量视频帧的服务，decoder attention 和 KV memory 可能仍是主导成本。更务实的路线是把 EVE 视为视觉前端的一个选项，再与视觉 token 压缩、量化、paged KV cache、continuous batching 等互补技术组合，而不是把它当成完整的多模态服务优化栈。

参考资料

1. Diao et al., Unveiling Encoder-Free Vision-Language Models, NeurIPS 2024 Spotlight.
2. Diao et al., arXiv:2406.11832 v2，公开全文、源文件与版本记录。
3. BAAI-Vision/EVE，官方实现、模型和 MIT License。
4. Liu et al., Improved Baselines with Visual Instruction Tuning，LLaVA-1.5 对照基线。
